Самостоятельная сборка пеллетного котла

Цена на тепловое пеллетное оборудование (иными словами пеллетные котлы и камины) по прежнему остаётся на высоком для многих россиян уровне, поэтому, а может быть благодаря этому, периодически в Интернете возникает информация о людях, самостоятельно конструирующих подобные тепловые установки.

С технической точки зрения конструирование пеллетной теплогенераторной установке (в дальнейшем в этой статье – котла) задача тривиальная, и построить действующий макет или рабочую модель вполне по силам участникам общества «Сделай сам». Однако, конструирование, создание и запуск котла, обеспечивающего теплом в режиме 24х7 Ваш дом, задача более ответственная, так как остановка подобного механизма может привести к «размораживанию» дома, а несоблюдение требований пожарной безопасности к пожару. Тем не менее, опыт успешного конструирования подобных котлов существует и число последователей растёт.

1. Пеллеты как обычное топливо

Итак, самый первый вариант, который приходит в голову, это использование готовых печей и каминов. Для этого в топку устанавливают либо колосники с меньшими размерами, что бы пеллеты не проваливались в зольный ящик, либо специальные корзинки и высококачественной стали, куда насыпаются пеллеты, а затем эта конструкция устанавливается в топочное пространство.

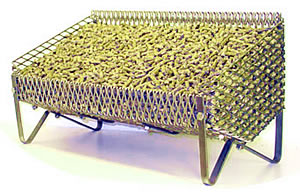

подставка под пеллеты

Данные варианты позволяют воспользоваться лишь половиной преимуществ пеллет перед обычным топливом, а именно их высокую, по сравнению с обычными дровами, теплотворную способность.

С другой стороны подобные варианты сравнительно дешевы в реализации и нет требуют много времени для возврата в исходное состояние (например, когда у вас заканчиваются пеллеты и Вы возвращаетесь к отоплению обычными дровами).

2. Использование автоматической или полуавтоматической подачи пеллет

Так как пеллеты имеют стандартизованные размеры, то возможна их автоматическая подача, именно это, на наш взгляд, и составляет вторую половину преимущества использования пеллет. Возможна как автоматическая, так и полуавтоматическая подача.

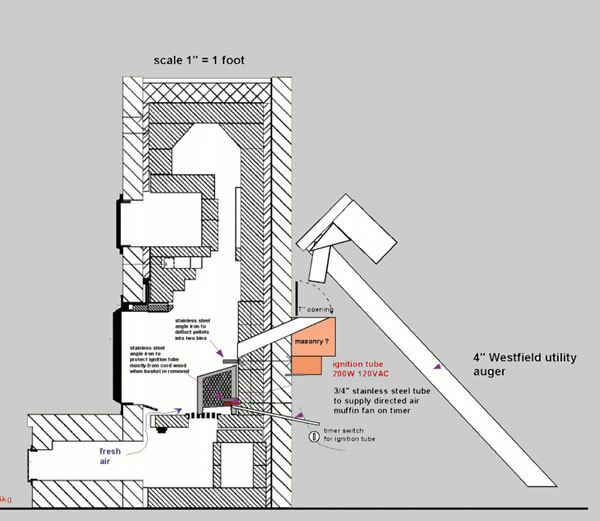

схема поллуастоматической подачи пеллет в печь

Самый простейший вариант, требующий наименьших затрат это организации хранения пеллет выше котла и подача пеллет «самотёком» по наклонному желобу или трубе. Недостатком данной схемы является, низкая пожарная безопасность системы.

Автоматическая подача пеллет при помощи механизмов может быть реализована с использованием гибких или жестких шнеков.

3. Конструирование полноценного пеллетного котла

Конструирование пеллетного котла задача для решения которой необходимо решение трех практических подзадач. Первая из которых – обеспечение дозированного количества топлива (пеллет) в зоне горения, вторая - обеспечение дозированного количества воздуха по нескольким воздуховодам, и третья эффективное смешивание пеллет и воздуха в зоне горения.

Второстепенные задачи, которые также требуется решить, это: автоматический розжиг, контроль горения (пламени), аварийные системы. Подробней о системах рассказано здесь. Мы лишь ограничимся базовами системами.

Подача дозированного количества пеллет

Под подачей дозированного количества пеллет мы подразумеваем подачу определённого количества (по весу или по обьёму) пеллет в единицу времени и возможность изменения скорости подачи. Простейшим устройством подачи пеллет является шнек. Регулирование скорости может осуществляться либо увеличением/уменьшением скорости вращения шнека, либо остановкой работы шнека на фиксированное время, т.е происходит циклическая работа – 12 секунд вращения шнека, 5 секунд остановка, для увеличения объемов подачи пеллет сокращается время простоя шнека.

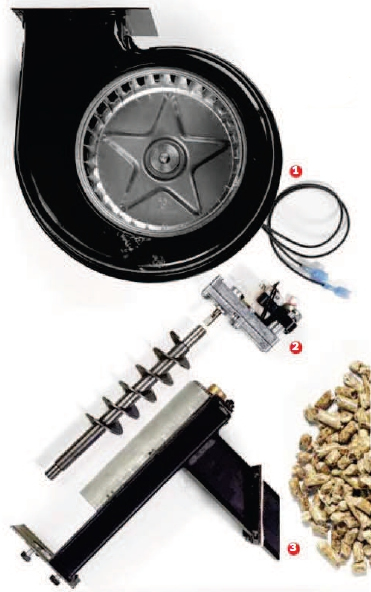

детали пеллетной горелки

Подача дозированного количества воздуха

Подача воздуха, как непосредственно в зону горения, так и в дополнительные зоны, осуществляется с помощью вентилятора (одного или нескольких). Отдельным вопросом является разведение воздуха по каналам с помощью воздуховодов. Обязательные зоны для подачи воздуха это: канал подачи пеллет для предотвращения «обратного огня», зона горения и зона дожига горючих газов «вторичный воздух».

Продолжение во второй части
