Область распространения баков-аккумуляторов горячей воды

Эффективная работа солнечной системы теплоснабжения здания во многом зависит от рационального решения аккумуляции полученной энергии. Проблема состоит в том, что максимум отопительной нагрузки и наибольшее потребление горячей воды для бытовых нужд не совпадают по времени. Более того, температура воды для отопительной системы отличается от той, которая требуется для горячего водоснабжения. В связи с этим в настоящее время многими фирмами предложены различные конструкции баков-аккумуляторов горячей воды. Как известно, нагревательный змеевик, питаемый от солнечного коллектора, размещается в нижней части аккумулятора. При этом нагреваемая от этого змеевика вода перемешивается с выше расположенными слоями воды, в результате чего теряется полученный температурный потенциал. Для того, чтобы исключить этот недостаток, фирмой Buderus предложена конструкция аккумулятора так называемого „сифонного“ типа марки Logasol SL . Технический смысл этой конструкции состоит в том, что внутри цилиндрического бака-аккумулятора установлена перфорированная трубка, в нижней части которой размещён солнечный змеевик. Вверху бака находится второй змеевик, подключённый к котлу. Бак покрыт слоем теплоизоляции. В результате такого решения нагретая солнечным змеевиком вода поднимается по трубке и через перфорацию наполняет верхнюю часть бака. Такие аккумуляторы выпускаются фирмой объёмом от 300 до 500 л.

Существует другой вариант решения проблемы „сдвига по фазе“ потребления горячей воды. В этой схеме предусматривается два раздельных бака-аккумулятора. Первый бак предусмотрен для аккумуляции горячей воды, поступающей на горячее водоснабжение, а второй бак – для аккумуляции воды системы отопления. В нижней части обоих баков размещены змеевики, подключённые к солнечной системе, а в верхней части – змеевики, питаемые теплом от водогрейного котла. В дневные, наиболее солнечные часы суток с помощью автоматически работающих вентилей солнечная система подключается на нагрев бака для горячего водоснабжения. Когда этот бак полностью наполняется горячей водой и её потребление прекращается, вентили автоматически переключают поток солнечной энергии на подогрев воды в баке, поступающей в систему отопления. При недостатке необходимого тепла в работу включается котёл, который насосами подаёт воду в оба бака. Другая конструкция бака-аккумулятора характеризется тем, что внутри него расположен сепаратный бак в форме опрокинутой бутылки, предназначенный для горячего водоснабжения. Вокруг „горлышка бутылки“ „намотан“ змеевик, подключённый через на сосную установку к солнечному коллектору. Внутренний бак снизу подключён к водопроводной сети, а потребление воды на горячее водоснабжение происходит из-под опрокинутого „донышка бутылки“. Необходимый догрев воды в общем баке восполняется водогрейным котлом. Бак подключён к системе отопления.

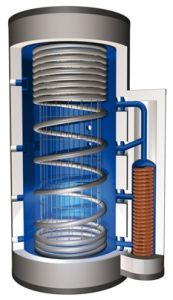

Как видно из вышесказанного, конструирование акуумуляторов направлено на то, чтобы рационально использовать температурное расслоение воды в объёме бака. Для этого предложена ещё одна конструкция бака-аккумулятора. Особенность этой конструкции состоит в том, что в баке над змеевиком, питаемом солнечной энергией, установлена воронка с трубкой, с помощью которых нагретая вода перетекает непосредственно в верхнюю часть бака. Одновременно с этим холодная вода, подпитывающая бак, поступает с помощью трубки в нижнюю чсать бака. Трубки обвивают змеевик, подключённый к котлу. Кроме того вверху бака размещён теплообменник для нагрева воды, поступающей на горячее водоснабжение. Подобные баки-аккумуляторы с температурным расслоением выпускает также и фирма Citrin Solar.
