| Различие факельных горелок | ||||||||||||||||||||||||
Не все йогурты одинакого полезны Сжигание пеллет в горелке факельного типа происходит в воздушном потоке, создаваемом вентилятором горелки. Поступающие в зону горения пеллеты быстро превращаются в пылающие угли и сгорают, образуя факел пламени, температура которого достигает 1200°С. Поток горячих газов направляется в конвективную часть котла, к дымогарным трубам, отдает свое тепло теплоносителю системы отопления, после чего уходит в дымоход.Зола, оставшаяся от древесных топливных гранул, из зоны сгорания осыпается в зольник, откуда, эвакуируется в емкость для хранения пепла. Данные горелки характеризуются более низким КПД и большей зольностью. Первоначально подобные горелки были разработаны для сжигани некачественного зерна. Ниже представлены две конструктивно различных пеллетных факельных горелки (назовём их А и B) на примере которых мы хотели бы рассказать о двух различных подходах к конструированию.

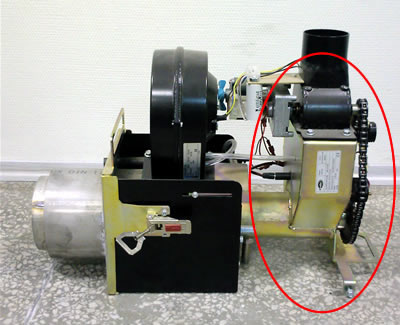

Блок управленияКак видно на фотографии 1 блок управления пеллетной горелки A интегрирован в корпус горелки. Спорное на наш взгляд решение, так как высокие температуры требуют дополнительных мер защиты, а вибрация ни когда не шла на пользу электронике. С другой сторны, пульт управления снабжён электронным дисплеем, с использованием которого удобней производить настройку горелки хотя, возможно, в несовсем удобном положении. У горелки B используется стандартный выносной пульт.

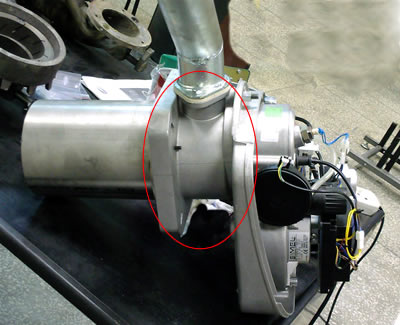

Промежуточная воздушная камераСамое важное конструктивное отличие, мы считаем, что в пеллетных горелках должна быть промежуточная камера, куда подаются пеллеты из бункера. В противном случае, существует риск избыточной подачи пеллет, или инфми словами горелка уже остановлена а пеллеты продплжают падать в зону горения. Наличие такой камеры необходимо для дозированной подачи пеллет в камеру сгорания. Т.е. сначала пеллеты подаются в промежуточную камеру, а оттуда уже в сопло горелки. На фотографии 4 видно что помимо самой камеры присутствует воздушный замок (лепестковый клапан) предотвращающий обратное горение. Плата за это, соответственно, более высокая цена за устройство (стоимость горелки B в два раза выше стоимости горелки А) и габаритные размеры.
|
||||||||||||||||||||||||
